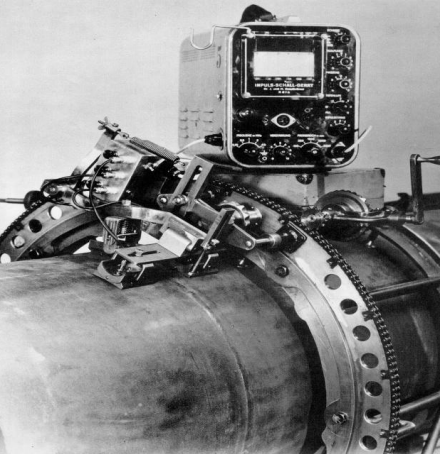

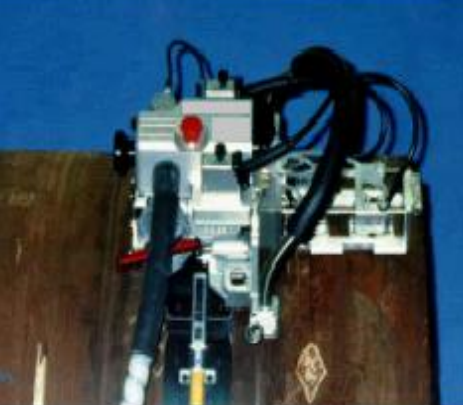

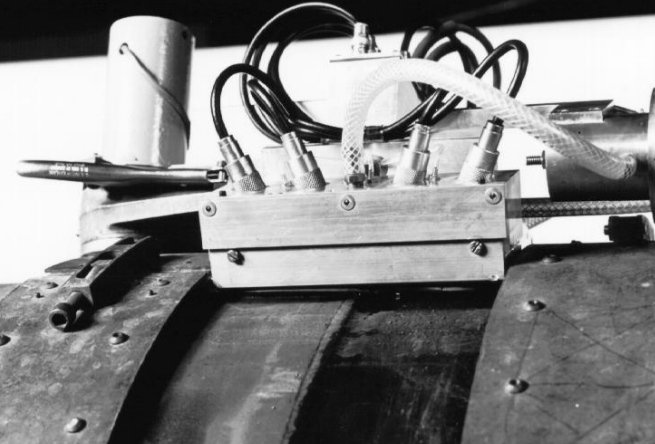

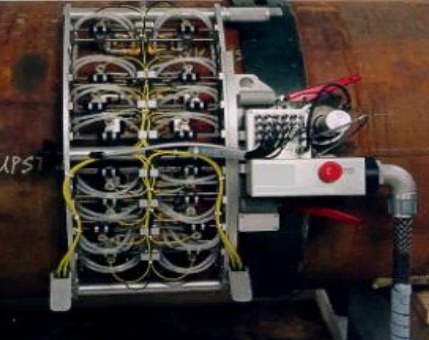

长输油气管道属于国家级生命线工程，环焊缝作为结构薄弱部位，是管道失效、泄漏、爆炸的最高风险点。传统RT射线检测、手动UT超声检测，早已无法适配当前高钢级、大壁厚、全自动焊接管道的质控要求。全自动相控阵超声检测技术（AUT），依托精细化分区扫查、多模态成像融合、全自动机械扫查、缺陷高度精准定量四大核心能力，成为长输管道自动焊环焊缝的唯一主流检测工艺。一、AUT技术迭代历程：从多探头到相控阵的技术革新逻辑AUT技术六十余年的迭代，本质是适配管道焊接工艺升级、解决缺陷漏检、提升定量精度的过程，每一次技术革新都精准对应工程质控痛点。1.1 四大迭代阶段1）初创摸索阶段（1959年）：荷兰RTD研发全球首套管道全自动超声设备，实现管道环焊缝自动化扫查雏形，但无精准分区、无定量能力，仅能做粗略缺陷筛查，无法满足工程验收标准。2）工艺适配阶段（1970年代）：管道CRC全自动焊工艺普及，传统手工检测效率完全跟不上焊接节奏。行业针对性研发多探头AUT系统，初步实现“自动焊+自动检”配套模式，但探头数量多、换管需换探头、适配性极差。3）技术突破阶段（1980年代）：点聚焦探头技术落地，诞生四大````核心工艺：分层分区扫查、双门带状图成像、专用试块校准、高速连续扫查。检测稳定性大幅提升，初步具备工程定量能力。4）相控阵成熟阶段（1993年至今）：加拿大R/D Tech实现相控阵AUT量产。摒弃传统几十支固定探头结构，依靠晶片延时电控聚焦，用2组探头全覆盖全焊缝，实现自适应管径、精细化分区、微米级定量、全数据溯源，成为现行国家管网主流标准工艺。1.2 AUT与RT、传统多探头AUT核心优劣对比1）对比RT射线检测RT对自动焊最致命的坡口未熔合、层间未熔合、微裂纹不敏感，极易漏检；且无法测量缺陷自身高度，仅能定性，无法支撑ECA工程临界评估。同时存在辐射风险、作业效率低、无法即时反馈焊接质量等问题。AUT无辐射、可随焊随检、可精准测量缺陷高度，能够指导焊工即时调整焊接参数，从源头降低返修率，是自动焊质控的最优解。2）对比传统多探头AUT传统多探头AUT依靠物理固定角度探头覆盖焊缝，管径、壁厚变更必须更换探头组，调试繁琐、分区粗糙、定量误差大。相控阵AUT依靠软件电控声束，无需更换硬件，分区最小可达1mm，完美适配CRC、V型、U型各类坡口，精度、效率、通用性全面升级。3）技术客观局限性设备及运维成本高、技术门槛高；对温度、声速、管壁一致性敏感，高温、变壁厚工况易出现信号漂移；系统调试流程复杂，极度依赖工程师专业经验。1.3 行业未来发展趋势当前AUT技术正向智能补偿、全域成像、AI判伤、无人校准升级：温度声速自动补偿、热焊区专属扇扫工艺、TOFD全域覆盖、智能缺陷识别、全自动一键校准，彻底解决人工调试误差大、判读不统一的行业痛点。二、AUT核心检测原理AUT并非简单的超声扫查，而是一套分区聚焦+多波型耦合+衍射成像互补的精密检测体系，所有工艺设置、参数调试、缺陷判读，均基于底层声学原理。2.1 核心检测机制AUT采用脉冲反射法（PA聚焦成像）+衍射时差法（TOFD）双原理复合检测：
  • 横波聚焦：专门捕捉坡口未熔合、裂纹等面型危险缺陷，精准测量缺陷高度；
  • 纵波TOFD：依靠缺陷上下端点衍射信号，识别盲区微缺陷、判定缺陷真伪；
  • 流水耦合接触式扫查：保障高速连续作业下的耦合稳定性，杜绝间断性漏检。

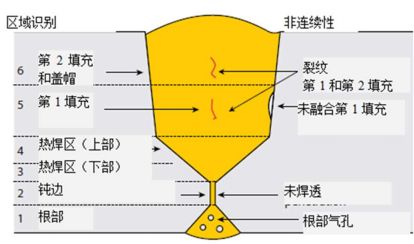

2.2 分区扫查：AUT高精度的核心根基管道自动焊焊缝为多层多道填充，不同焊层缺陷形态、位置完全不同。单一声束无法兼顾全焊缝检测，因此AUT采用厚度方向精细化分区工艺。
  • 分区逻辑：依据坡口结构、焊层厚度、填充层数划分，适配所有主流管道坡口；
  • 分区标准：常规2～3mm/区，高精度检测1mm超精细分区，分区越细，缺陷定位、定量越精准；
  • 技术优势：相控阵仅需2组探头，通过软件延时控制，为每一个分区单独匹配最优聚焦声束，实现“一区一参数、一层一声场”，彻底解决传统多探头声场覆盖不均的问题。
三、AUT成套设备体系：硬件参数决定检测上限现行主流Pipe WIZARD AUT系统，由超声系统、计算机系统、机械扫查系统三大模块组成，硬件参数的规范性，直接决定检测精度与合规性。3.1 系统整体性能参数（工程合规标准）
  • 通道配置：32路脉冲激发、128路信号采集，支持多通道同步成像，信号分辨率高；
  • 作业参数：最大扫查速度100mm/s，施工现场常规稳定作业80mm/s；
  • 适配工况：管径100～1400mm、壁厚6～50mm高钢级管道；
  • 精度误差：水平线性≤1%、垂直线性≤5%，编码器定位误差≤±2mm；
  • 合规标准：完全满足API 1104、ASTM E1961、GB/T 50818等国内外管道检测规范。
3.2 相控阵探头核心参数（关键硬件）标配一维线阵相控阵探头，是AUT声场质量的核心：
  • 常规配置：60晶片、7.5MHz高频探头，特殊粗晶、厚壁工况适配5MHz；
  • 结构参数：晶片宽度0.92mm、间隙0.08mm，主动孔径可通过公式精准计算校正；
  • 楔块设计：33.7°标准曲面楔块，适配管道弧形外壁；0.2～0.6mm防磨钉间隙，稳定水流耦合层，兼顾防护与耦合精度。

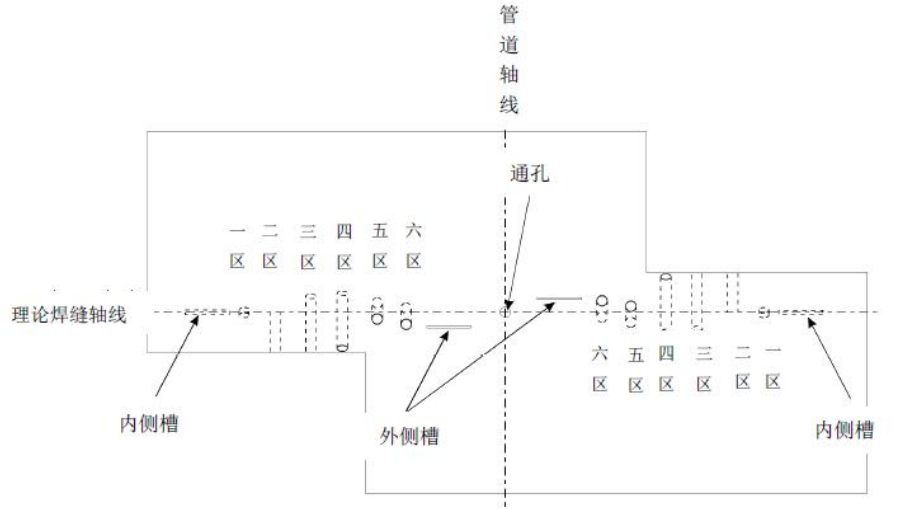

3.3 专用AUT试块设计与校准依据AUT不适用常规超声试块，必须使用同材质、同坡口、同壁厚专用管道试块，人工缺陷完全模拟现场真实缺陷：
  • 填充区：Φ2～3mm平底孔，模拟层间夹杂、气孔；
  • 内外表面：1mm深标准槽口，模拟未熔合、咬边；
  • 中心线：通孔/通槽，定位焊缝中心、校准体积通道灵敏度；
  • 精度要求：所有人工反射体误差严格控制在±0.1mm，相邻信号无干扰，保障校准数据真实可靠。

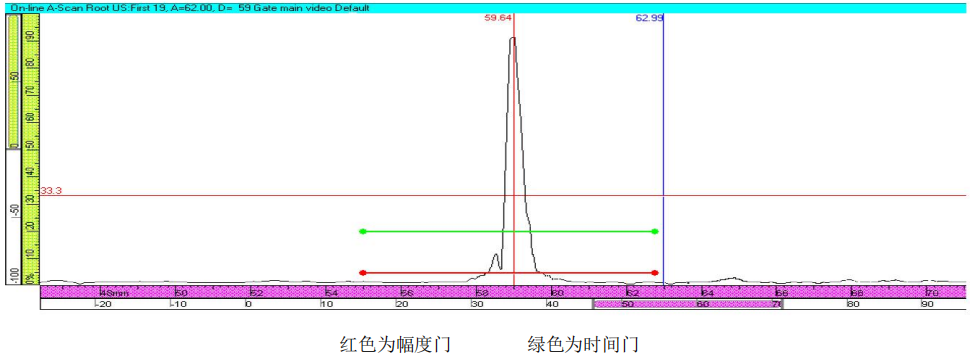

四、AUT标准化调试工艺：现场90%的误差都源于调试不规范AUT检测的核心不在于“扫查”，而在于“调试”。静态参数设置+动态整体校准，是杜绝漏检、误判、定量超差的核心工序。4.1 静态参数精准设置（工艺核心）1）声束角度适配（坡口专属逻辑）CRC自动焊坡口热焊区优选50°横波、根部适配60°横波；V型坡口规避60°大角度声束，防止端角反射盲区缺陷漏检，严格按需匹配声场角度。2）双闸门控波体系（AUT核心工艺）采用时间闸门+幅度闸门双控模式：时间闸门过滤无效杂波，幅度闸门筛选有效缺陷信号。熔合区、填充区、根焊区、TOFD通道分区设置闸门范围，既保证全覆盖，又规避伪缺陷干扰。3）差异化灵敏度补偿焊缝不同区域声衰减差异极大，必须分区补偿：体积通道增益8～14dB、根焊通道增益4～14dB、TOFD直通波稳定60%屏高，保障全区域灵敏度一致。4.2 动态整体校准标准（现场合规底线）
  • 信号幅值：主反射体稳定80%满屏，TOFD直通波40%～80%满屏；
  • 定位精度：相对焊缝实际位置误差≤±2mm；
  • 耦合状态：全程无耦合报警，水流均匀、耦合稳定，无间断性信号丢失。

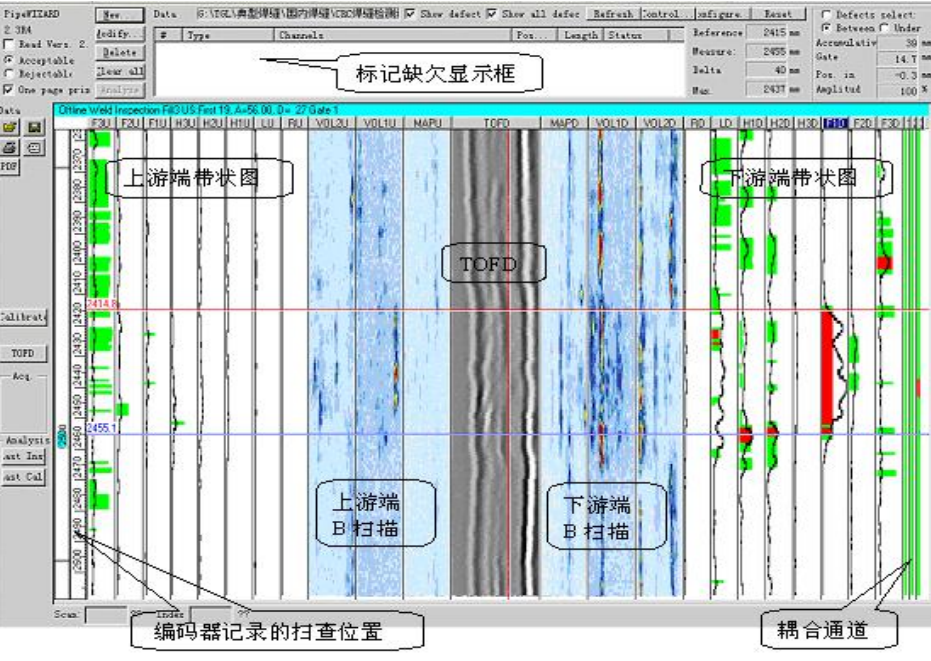

五、三模态成像融合：AUT缺陷定性定量的判定依据AUT采用A扫描带状图+B扫描体积通道+TOFD衍射通道三模式交叉验证，单一成像不准、双模式存疑、三模式定性，彻底杜绝误判漏判。5.1 三大成像模式核心功能1）A扫描带状图（核心定量）聚焦横波成像，按焊层分区生成带状图谱，专门捕捉坡口未熔合、裂纹等面型缺陷，是缺陷自身高度测量的唯一依据，直接决定焊缝是否超标返修。2）B扫描体积通道（全域定位）非聚焦横波全覆盖焊缝整体，主要识别气孔、疏松、夹杂等体积型缺陷，判定缺陷空间分布、延展范围。3）TOFD衍射通道（真伪甄别）依靠缺陷上下端点衍射信号，区分真实缺陷与结构伪波，弥补近表面、根部盲区，精准判定缺陷是否开口、是否延展，是危险缺陷筛查的关键屏障。5.2 标准化判定逻辑带状图定高度、体积图定形态、TOFD定真伪，三图数据相互匹配、交叉验证，方可完成缺陷定性、定量、定位，这是AUT区别于普通超声的核心质控优势。六、现场全流程质控要点：规避工程常见质量隐患AUT检测数据失效、复检不合格、争议缺陷，绝大多数源于现场预处理、校准复核、作业规范不到位。6.1 检测前期预处理质控
  • 扫查区域：焊缝两侧各150mm必须打磨光滑，无锈蚀、涂层、飞溅，余高≤0.5mm；
  • 基准划线：参考线、轨道安装精度严格控制±0.5mm，杜绝轨道偏移导致的整体扫查错位；
  • 工况匹配：试块与工件温差≤10℃，温差过大会导致声速漂移、灵敏度失效。
6.2 过程校准复核制度（强制规范）
  • 班前必校：每日开工前完成全通道试块校准；
  • 定时复核：每2小时或每10道焊缝，必须复核灵敏度与位置精度；
  • 异常重校：温度波动、设备移位、耦合异常、参数漂移，立即停机重校，已检焊缝全部追溯复检。

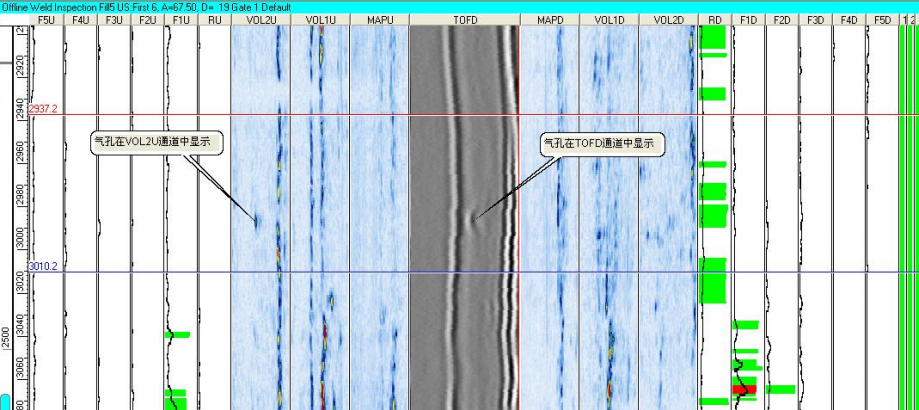

6.3 现场作业规范双人配合作业，保障扫查平稳、耦合连续；持证上岗、检测-评定-审核三级分离，数据实时存储、全程可追溯，满足工程归档与抽检要求。七、典型缺陷成像特征与工程判定解析结合长输管道自动焊高频缺陷，总结三类核心缺陷的AUT成像特征与判读要点，适配现场快速评定。7.1 气孔（体积型缺陷）
  • 带状图信号微弱、无明显超标波形；
  • 体积通道成像清晰，呈圆形点状分布；
  • TOFD呈山峰状单点衍射波形；
  • 判定要点：根部气孔多处于TOFD盲区，以体积通道定量为准，避免TOFD点状缺陷放大误判。

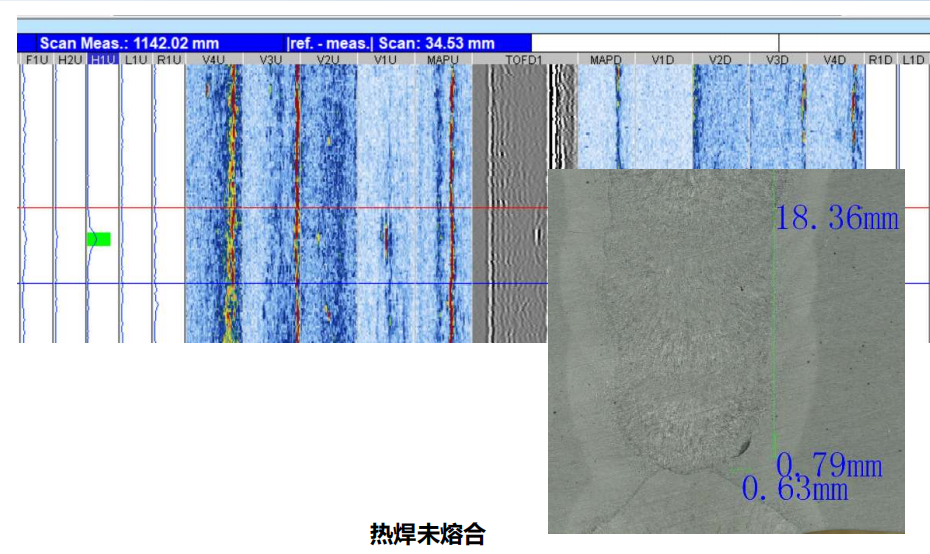

7.2 热焊区未熔合（高频隐蔽缺陷）自动焊最易频发、RT最易漏检的高危缺陷：
  • 单侧通道出现规则平滑超标信号；
  • 体积通道、TOFD同步成像，无根部结构干扰；
  • 缺陷高度普遍＜2.5mm，TOFD无法精准区分端点，必须依靠带状图分区法精准定量，是现场重点管控缺陷。

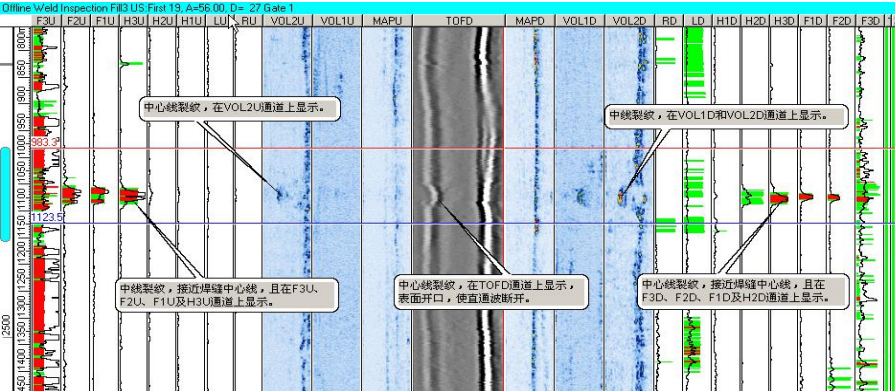

7.3 焊缝中心线裂纹（致命危险性缺陷）
  • 上下游双通道对称超标，波形尖锐、幅值高、稳定性差；
  • 体积通道成像紊乱，遮挡焊缝固有反射波，证明缺陷纵深延展大；
  • TOFD直通波连续，可判定开口状态；
  • 工程判定：一经发现直接判废，属于管道一级危险性缺陷。
八、工程总结与行业应用价值全自动相控阵超声检测（AUT），是适配现代管道全自动焊接工艺的高精度、数字化、全过程质控无损检测技术。相较于传统检测工艺，AUT从根本上解决了自动焊坡口未熔合、微裂纹等隐蔽缺陷漏检难题，可精准量化缺陷高度、支撑ECA工程临界评估，实现焊接质量实时反馈、工艺动态调整，大幅降低工程返修率与运行安全风险。目前该技术已全面规模化应用于西气东输、川气东送等国家级管网工程，适配X70、X80高钢级大壁厚管道检测。随着智能化、全自动校准、AI缺陷识别技术的迭代，AUT将进一步成为长输管道工程质量管控的核心技术壁垒，为油气能源管网长期安全、稳定、长效运行提供硬核技术支撑。
